Типы паяльников и варианты их применения

Пластиковые трубопроводные системы имеют ряд преимуществ перед другими видами сантехнической арматуры:

• невысокая стоимость;
• отсутствие коррозионных отложений на стенках;
• легкий монтаж, модернизация;
• длительный период эксплуатации.

Конкурирующие виды разводки, такие как металлопластиковые, стальные сварные системы, не имеют такого набора свойств по соотношению цены и качества изготовления, а также установки. Поэтому именно пластиковые системы устанавливаются при промышленном, гражданском строительстве на большинстве объектов, вводимых в эксплуатацию. Если проводить измерения в погонном метраже по сдаваемым объектам, доля таких трубопроводных систем составляет около 50% рынка и имеет тенденцию к увеличению. Особенно востребованы пластиковые трубы в малоэтажном строительстве.

Существует несколько типов соединения пластиковых труб с фитингами. В некоторых странах доминирует метод склеивания, применяемый в основном к трубам из ХПВХ - то есть из жесткого хлорированного поливинилхлорида. Однако, в России такой материал не очень распространен, поскольку имеет свойство растрескиваться при застывании в нем жидкости. В условиях холодного климата более применимы трубы из полипропилена, полиэтилена, мягкого поливинилхлорида, а значит, пайка как метод их соединения более актуальна.

При пайке трубопроводных систем происходит соединение двух деталей: охватываемой – то есть вставляемой внутрь, и охватывающей - наружной, имеющей внутренний диаметр, соответствующий наружному диаметру вставляемой трубы. Как правило, все фитинги: муфты, краны, угольники, тройники и т.д. - охватывающие детали, а трубы - соответственно охватываемые. Это обусловлено тем, что при равном проходном сечении, достигается большая экономия пластика при больших фитингах и небольших трубах, поскольку длина труб значительно превышает суммарную длину фитингов.

Паяльник для пластиковых труб представляет из себя электрический нагревательный прибор, обеспечивающий одновременный нагрев внутренней поверхности охватывающей детали и наружной поверхности охватываемой трубы. Под действием высокой температуры соединяемые поверхности (внутренняя, наружная), а также торцы - расплавляются. После нагрев детали одновременно снимаются с нагревательного прибора, вставляются друг в друга, прижимаются на некоторое время для надежного схватывания, растекания по зазору расплавленных масс пластика. Сплавляемые изделия прочно схватываются, а их общий расплав застывает плотной монолитной массой, заполняя зазоры, герметизируя соединение. Одновременность снятия деталей обеспечивается конструкцией паяльника, с двух сторон нагревательного элемента которого закрепляется соответствующая оснастка.

При выборе паяльника необходимо учитывать некоторые общие требования, а также особенности применения той или иной модели.

Общие требования

1. Паяльник должен быть оснащен надежным термостатом, позволяющим прибору поддерживать заданную температуру оснастки. При снижении температуры возможно непрочное соединение, негерметичный сплав. При излишнем повышении температуры пластик расплавляется больше необходимого, перекрывая внутреннее сечение трубы, снижая ее пропускную способность. Причем такое перекрытие зачастую не видно, а отрицательный результат проявляется только при включении окончательно готовой системы. Термостат должен быть проградуирован в однозначно воспринимаемых и соответствующих описанию в инструкции единицах. Если на регуляторе термостата проставлен режим, например, цифрами 1…6, а в инструкции указана температура нагрева в градусах - использование такого прибора может приводить к дефектам паяных соединений.
2. Важно, чтобы прибор имел внятную инструкцию, содержащую рекомендации по температуре, времени выдержки на разогреве деталей того или иного диаметров. При отсутствии четких указаний в инструкции относительно температуры или времени выдержки деталей на нагрев - использование прибора может привести к нежелательным последствиям - протечкам по местам пайки или непроходимости труб.
3. Прибор должен иметь надежную подставку, поскольку в момент съема нагретых изделий с оснастки, к нему прикладывается внешнее усилие через расплавленный материал и ненадежная подставка приводит к смещению прибора, трудностям с одновременным снятием детали, их смятием и как следствие - к некачественному соединению, а также ожогам частей тела работника.
4. Оснастка паяльника - насадки, должны соответствовать типоразмеру нагреваемых концов изделий трубопроводной арматуры, а также обеспечивать быстрое одновременное снятие с нагрева деталей, стыкуемых между собой. Наилучшим решением являются насадки, имеющие специальное антипригарное покрытие, минимизирующее схватывание поверхности насадки с расплавленным пластиком. Примером такого покрытия является тефлон, имеющий отличные антипригарные свойства, гладкую поверхность, не препятствующую снятию детали.
5. Кейс для паяльника должен быть металлическим, поскольку укладка горячего прибора в пластиковый контейнер наверняка вызовет деформацию последнего.

Особенности применения

1.  В зависимости от назначения паяльники бывают ручные и механические. Для небольших диаметров трубопроводов применяют ручные приборы - предусматривающие ручную установку, снятие, сдавливание стыкуемых деталей и не имеющие специальных приспособлений для выполнения этих операций. Профессиональные модели, применяемые в основном на трубопроводах большого сечения, имеют специальные зажимы, кондуктора и прочие приспособления для пайки. Использование таких приборов без необходимости и в отсутствие специальной подготовки - затруднительно.

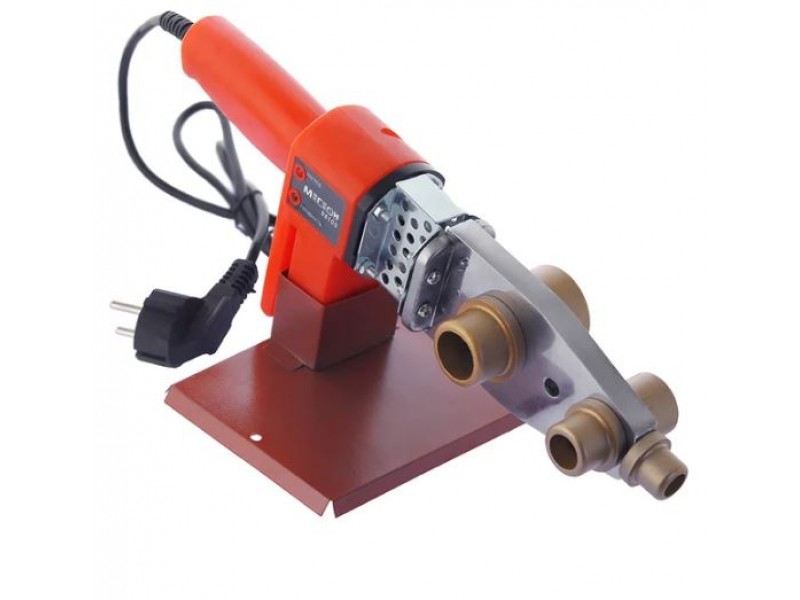

2. Нагревательный элемент паяльника имеет круглую или мечевидную форму. В паяльник круглой формы, как правило, устанавливается только один набор оснастки - переходники для одного сечения труб. Круглый нагреватель быстрее нагревается, поддерживает более равномерную температуру, однако для смены комплекта насадок требуется значительная временная выдержка для остывания прибора. В мечевидном - два или три отверстия, куда одновременно можно закрепить соответствующее количество комплектов насадок. Это более удобно при изготовлении трубопроводов с трубами и фитингами различного сечения.

Как пользоваться паяльником для полипропилена?

Предварительно, у вас должен быть подготовлен план трубопровода и правильно нарезаны трубы. Далее:

• Включить паяльник в сеть, установить на ровной поверхности, надеть насадку необходимого диаметра. Включить нагрев и выставить температуру (для полипропилена около 260 °С). Дождаться нагрева рабочей температуры, обычно она не превышает 15-20 минут, в зависимости от модели паяльника.
•  Установить на насадки элементы, которые необходимо соединить: на дорн крепится фитинг, на гильзу – труба. Нагреваться должно одновременно, как только пластик расплавится, все элементы нужно сразу снять.
• Стыковать элементы необходимо вручную. Нагретая труба вставляется в нагретый раструб фитинга. Вся процедура делается за один раз, нельзя разъединять или проворачивать, так как шов станет негерметичным. После стыковки швам необходимо время, чтобы застыть.
