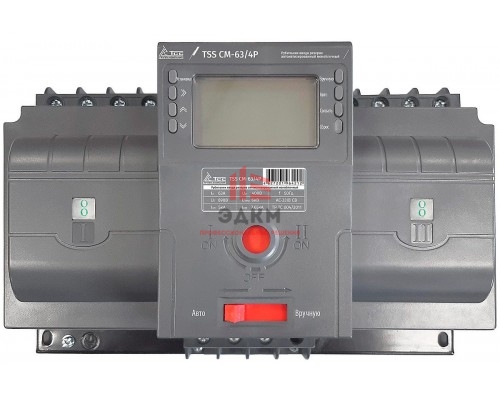

Рубильник реверсивный автоматизированный моноблочный TSS CM-63/4P/Automated transfer switch

Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:

•  Выпускается в версиях с 3 или 4 полюсами
•  Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
•  Может давать сигнал на запуск генераторной установки
•  Может работать самостоятельно или с внешним контроллером
•  Есть защита от КЗ благодаря встроенным автоматическим выключателям

Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).

Срабатывает в результате:

•  Потери напряжения
•  Обрыва фазы
•  Пониженного напряжения или напряжения выше нормального

Обеспечивает

•  управление задержкой
•  управлением генератором
•  взаимодействие с пожарной сигнализацией

Три рабочих режима:

•  FF1 - автоматический режим
•  FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
•  FF2 - режим работы без автоматических переключений

Свойства

• Может управлять генераторной установкой
• Содержит автоматические выключатели на DIN-рейке
• Имеет надёжный механизм со стальными движущимися частями
• Имеет внутренний источник питания в функцией резервного питания
• Привод потребляет энергию только в момент переключения
• Лёгкое программирование контроллера в 8 шагов
• Контроллер может измерять параметры всех фаз линий питания
• Механическая блокировка гарантирует, что основной источник питания не включается одновременно с резервным

Преимущества

• Выполняет базовые функции шкафа АВР
• Нет необходимости в покупке шкафа!
• Затраты на создание установки меньше на 50%
• Обеспечивает безопасность электроустановки
• Имеет длительный срок службы
• Выполняет часть функций распределительного щитка
• Нет потерь на питание устройства
• Устройство ее нагревается
• Лёгкая и быстрая первичная настройка
• Повторная настройка легко делается владельцем
• Высокий уровень безопасности
• Надёжная защита от ошибок пользователя

Условия применения

• Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
• Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
• Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
• Допустимый угол наклона рубильника ±23°
• Класс защиты: IP20
• Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
• Гарантия 12 месяцев
