Пожарные шкафы: требования, виды, классификация, нормы размещения

Пожарный шкаф - это пожарный инвентарь, который предназначается для хранения средств пожарной безопасности и средств тушения пожаров, которыми можно воспользоваться во время пожара, как для защиты и спасения людей, так и товарно-материальных ценностей. Раньше средства пожаротушения размещали на стенах или ставили в передний угол. Сейчас, средства пожаротушения хранятся в специальном пожарном шкафу, который видно издалека и который способен хранить все средства в одном месте. Все пожарные шкафы соответствуют ГОСТу Р 51844-2009, который определяет технические характеристики и методы их испытания.

Типа пожарных шкафов

В зависимости от назначения шкафа, к нему могут быть допущены лишь только некоторые лица, такие как руководитель предприятия, доверенные лица, обученные сотрудники, так и все работники, в случае различных чрезвычайных происшествий.

Стоит отметить, что пожарный шкаф должен постоянно находиться под чутким надзором технических служб, чтобы оборудование и средства пожаротушения были в исправности и надлежащего срока годности.

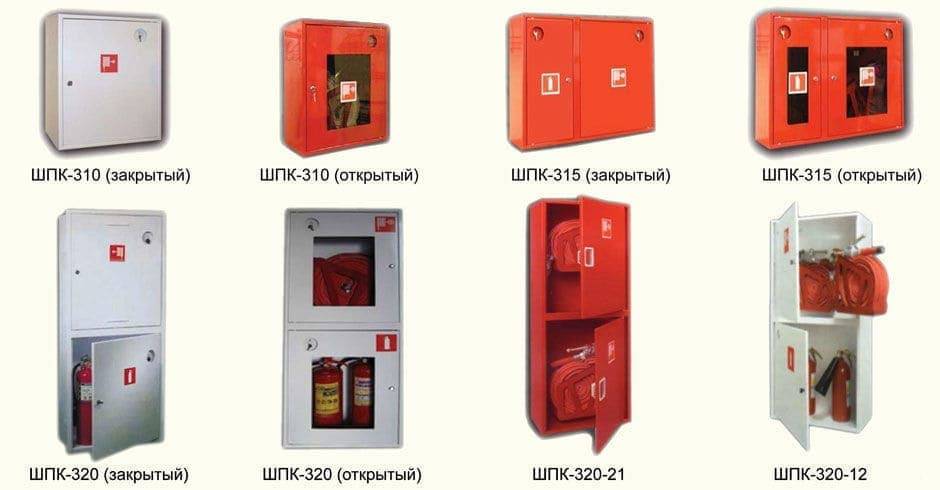

Согласно ГОСТу, пожарные шкафы могут быть следующих модификаций:

ШП-К – выпущен для сохранения комплекта ПК – запорного клапана диаметром 50 или 65 мм; напорного рукава – 51 или 66 мм, с соединительными головками; ручного ствола для подачи воды к первичному очагу пожара. Может быть укомплектован откидной кассетой – это несложное устройство для хранения рукава, удобен в применении.

ШП-О – шкаф для переносных огнетушителей. Эти изделия также разделяют из-за вида и количества средств пожаротушения, которые устанавливают в них.

ШП-К-О – шкаф для общего хранения комплекта ПК и переносных огнетушителей.

ШПМИ ( многофункциональный интегрированный) - это ШП-К-О, в котором также возможно хранение самоспасателей – устройства защиты зрения и дыхания, безопасного спуска с высоты, огнестойкие плащи/накидки; а также медицинская аптечка, укомплектованная для оказания помощи людям, пострадавшим в результате пожара; ручной инструмент, необходимый для проведения спасательных операций в здании.

Возможный состав технических средств, хранящихся в ШПМИ:

• переносные огнетушители;
• комплект пожарных кранов;
• средства для защиты глаз и органов дыхания;
• огнестойкие накидки для защиты от огня и жара;
• устройства для эвакуации людей из высотных зданий;
• аптечка (для оказания первой помощи пострадавшим);
• немеханизированный пожарный инструмент (демонтаж легких конструкций).

Все пожарные шкафы похожи между собой - это металлический ящик, у которого открывается одна или две двери. Последний шкаф ШПМИ может отличаться от обычного представления и быть более сложной комплектацией: состоять из несколько модулей, которые хранят специальное оборудование и инструменты пожаротушения, а также любые аварийно-спасательные средства разных назначений.

Определенного места для пожарного шкафа не существует, он может быть установлен в общем корпусе или в разных точках по периметру здания, в зависимости от назначения объекта, необходимых требований охраны труда и желания руководителя.

Очень долго пожарный шкаф назывался просто «ящик», что неправильно соответствует действительности. Ящиком в противопожарной сфере можно назвать только «ящик для песка», как один из вариантов пожаротушения. Необходимо запомнить, что пожарный шкаф – это важный инвентарь, который может спасти не одну жизнь.

Обратите внимание, что все, что находится в пожарном шкафу (средства пожаротушения, аварийно-спасательное оборудование), должно соответствовать нормам и иметь четкие параметры, согласно правилам пожарной безопасности для определенного вида помещения. А также все содержимое пожарного шкафа должно быть сертифицировано и соответствовать нормам качества. Что касается огнетушителей, то они обязаны быть заряжены / перезаряжены и технически исправны.

Требования к конструкции

Требования к конструкции пожарных шкафов установлены «Техническим регламентом Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) и национальным стандартом ГОСТ Р 51844-2009 «Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний».

Материал изготовления пожарного шкафа должен быть негорючий, а доступ в шкаф беспрепятственный, быстрый и безопасный.

Внутри шкафа все средства пожаротушения, в том числе и инструмент, должны находиться на индивидуально месте, желательно в отдельном отсеке или полке, но ни в коем случае не храниться друг на друге.

В пожарном шкафу должна быть естественная вентиляция воздуха, то есть вентиляционные отверстия должны находиться либо на верхних и нижних частях дверцей, либо на боковых стенках пожарного шкафа или модуля ( в случае ШПМИ).

В месте хранения пожарного крана (пожарный шкаф, модуль, отсек  пожарного крана), должно быть отверстие  для трубопровода с условным проходом, которое соответствует условному проходу ПК и схеме размещения комплекта пожарного крана.

Чтобы установить клапан или клапана пожарного крана на внутреннем противопожарном водопроводе здания внутри пожарного шкафа (модуля или отсека) необходимо соблюдать следующие правила и требования:

• пожарный рукав должен быть расположен удобно, резко не перегибаться и быть доступным при прокладывании в любую сторону помещения;
• маховик клапана пожарного крана должен быть удобно расположен, легко охватываться и вращаться с помощью движения руки;
• доступ к огнетушителям должен быть удобен, без препятствия развертывания рукавной линии.

Пожарный шкаф должен быть опломбирован, но таким образом, чтобы в экстренном случае, можно было получить доступ к содержимому шкафа не более, чем за 15 секунд. На дверцах шкафа или модуля должны быть конструктивные элементы, чтобы зафиксировать и опломбировать его.

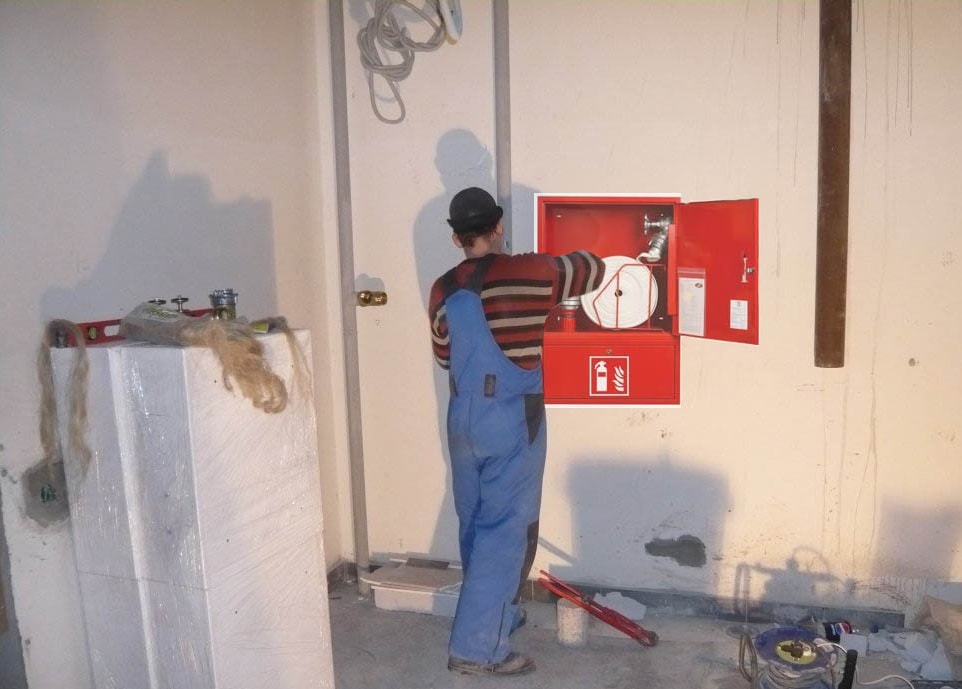

Размещение и установка

Чтобы установить пожарные шкафы необходимо выполнить ряд правил пожарной безопасности, а также грамотно следовать инструкции. При заказе и покупке пожарных шкафов внимательно изучите этот вопрос и четко следуйте алгоритму действий.

Существуют требования ГОСТ Р 51844-2009 , которые плотно переплетаются с указаниями НПБ 151-2000, которые устанавливают технические требования пожарной безопасности к ним.

Документ более раннего года выпуска более подробен и имеет наглядные картинки, схемы, которые показывают правильное размещение первичных средств. В целом, эти два издания очень похожи и даже с одинаковыми названиями. Обратите внимание, что не в одной инструкции нет глав о многофункциональном ШПМИ, но не стоит расстраиваться, ведь модуль этого пожарного шкафа схож по принципу с обычным пожарным шкафом.

Чтобы определить высоту, на которую будет установлен пожарный шкаф, нужно  знать, где и на какой высоте установлен пожарный кран (пожарного запорного клапана), который размещён на внутреннем противопожарном водопроводе. Существует норма установки пожарного запорного клапана, которая определяется нормативным документом по пожарной безопасности СП 10.13130.2020 «Системы противопожарной защиты. Внутренний противопожарный водопровод. Нормы и правила проектирования». Необходимо учитывать тот факт, что ручной пожарный ствол в любом положении в пожарном шкафу не должен выходить за пределы высоты от 1,0 до 1,5 м включительно.

Чтобы определить расстояние между пожарными шкафами (пожарными кранами), необходимо произвести расчет, который покажет расстояние между двумя точками,  чтобы проходило оптимальное орошение помещения, при помощи двух струй. При введении в действие СП 10.13130.2020 впервые оговаривается возможность установки пожарных кранов без пожарных шкафов, а именно (примечание к п.6.2.3):

• в помещениях, в которые допускается ограниченный контингент технического персонала, допускается использовать пожарные краны без пожарных шкафов; при этом пожарные запорные клапаны этих пожарных кранов должны быть опломбированы.

Также стоит обратить свое внимание на следующий п.6.2.7 СП 10.13130.2020:

• в пожарном шкафу с диктующим пожарным краном каждого стояка или опуска допускается предусматривать манометр класса точности не ниже 2, предназначенный для контроля давления при периодической проверке внутреннего противопожарного водопровода на водоотдачу.

Оформление

На внешней стороне двери пожарного шкафа должны содержаться сведения об содержимом,  которые позволили бы оперативно проинформировать о наличии и составе противопожарных средств внутри пожарного шкафа.

В соответствии с п.5.20 ГОСТ Р 51844-2009 внешнее оформление пожарного шкафа (модуля) должно включать красный сигнальный цвет в соответствии с ГОСТ Р 12.4.026. На внешней стороне шкафа, модуля, отсека должна находиться доступная для взгляда и понимания информация о технических средствах, которые расположены в нем. На дверке шкафа, где размещается пожарный кран, необходимо нанести условное обозначение пожарного крана и аббревиатура “ПК”, после которой должно оставаться место для порядкового номера шкафа. На внешней стороне дверцы пожарного шкафа или модуля, где находится огнетушитель, должны быть изображены знаки пожарной безопасности.

Знак пожарной безопасности – это знак безопасности, который предназначается  для информирования и регулирования поведения человека, в случаях возникновения возгорания и в целях предотвращения пожара, в том числе, чтобы обозначить места хранения средств противопожарной защиты, средств оповещения, предписания, разрешения или запрещения определенных действий при возникновении горения (пожара).

Подведя итог, на дверях пожарного шкафа или модуля, необходимо разместить следующие знаки:

F02 Пожарный кран	F04 огнетушитель (при наличии)

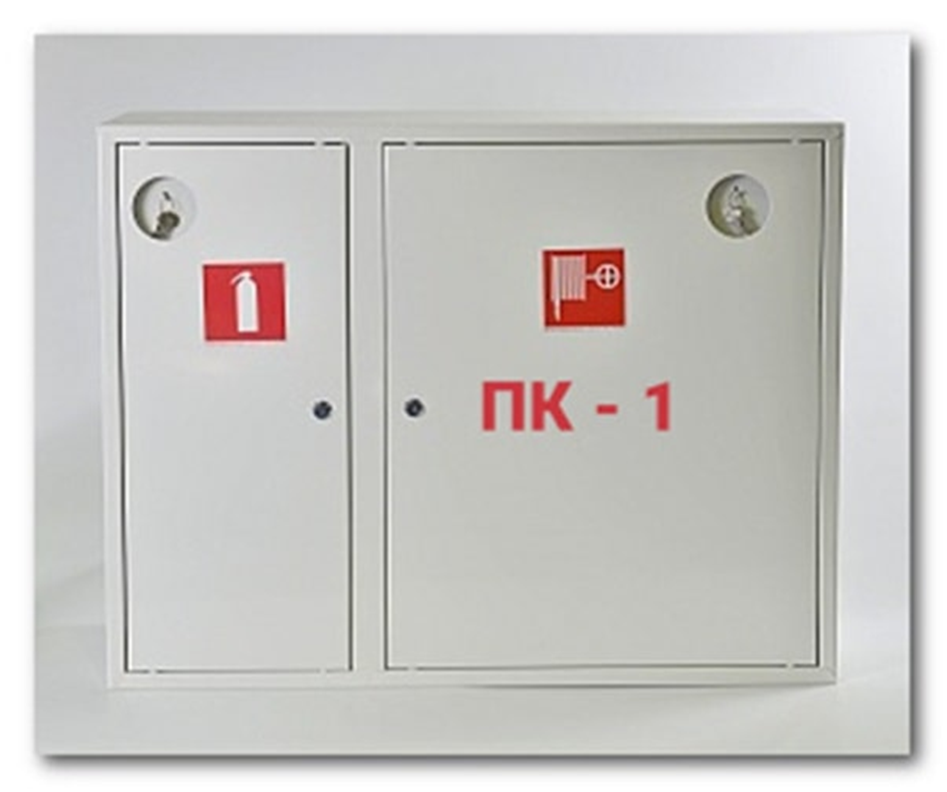

Правильный вариант оформления пожарного шкафа

При установки пожарного шкафа, мы также рекомендуем обратить свое внимание на следующие пункты требования СП 10.13130.2020:

• возле пожарных шкафов (или на пожарных шкафах) воздухозаполненных внутренних противопожарных водопроводов должна быть надпись “Воздухозаполненный ПК-с”, а также надпись или табличка, извещающая о месте расположения и порядке открытия соответствующего запорного устройства, разделяющего заполненные и незаполненные водой трубопроводы внутреннего противопожарного водопровода, и об автоматическом включении пожарного насоса внутреннего противопожарного водопровода при открытии пожарного запорного устройства.
• на каждом пенном пожарном шкафу должна быть нанесена дополнительная маркировка:
  • на лицевой стороне дверки перед литерами “ПК” указывается назначение ПК: “Водопенный ПК”;
  • на внутренней стороне дверки указывается тип пенообразователя и его концентрация в растворе, кратность пены и дальность пенной струи.

Требования Правил противопожарного режима в РФ (п.60)

Пожарный рукав должен находиться в навесных, встроенных или приставных пожарных шкафах, уже в присоединенном состоянии уже к пожарному крану и пожарному стволу. Дверцы такого шкафа должны быть зафиксированы и закрыты.

Крепится пожарные шкафы должны исключительно за несущие стены или ограждающие строительные  конструкция , которые могут обеспечить открытие дверей шкафа как минимум на 90°. Исключение составляют встроенные пожарные шкафы.

Все пожарные шкафы перед выпуском в обращение, обязательно проходят оценку соответствия требованиям «Техническим регламентом Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) в форме декларирования соответствия (схемы Зд, 4д и 6д).

Технические требования

Шкафы пожарные – технические требования по ГОСТ и НПБ:

• Пожарные шкафы могут находится на стене, повешенные на специальную высоту, быть встроенными в стенную нишу, приставными, устанавливаться на пол, подставку или в нишу.
• Вес пожарного шкафа не должен превышать 35, 50 или 60 кг.  Это без комплектующих шкафа,  соответственно.
• В пожарный шкаф должен входить основной комплект - пожарный кран, привычные спасательные средства, я а также могут быть установлены кнопки дистанционного запуска насосов, которые предназначаются для подъема давления в сети внутреннего противопожарного водоснабжения, а также запуск систем установок аварийного дымоудаления, СОУЭ и тревожной сигнализации.
• Конструкция пожарных шкафов должна состоять таким образом, чтобы в нём было несколько отсеков или полок для раздельного хранения всех комплектующих , поэтому размер пожарного шкафа должен соответствовать тому количеству и объёму противопожарных средств, который вы запланировали в нем хранить.
• Также конструкция пожарного шкафа должна позволять быстро и легко извлекать комплект ПК,  чтобы стремительно положить его кочергу и открыть запорный клапан.  По нормативам, чтобы достичь этого, необходимо использовать рукавную кассету, которая поворачивается по горизонтали на 90 градусов.  Пожарный рукав должен быть правильно сложен в пожарном шкафу.

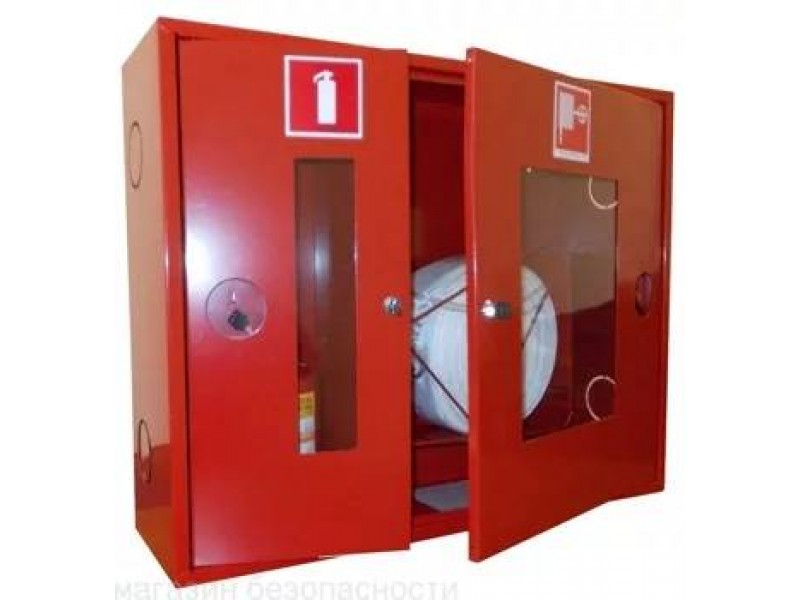

• Дверка пожарного шкафа может быть стеклянной или иметь прозрачную вставку из пластика, чтобы иметь возможности визуально видеть наличие содержимого. Если дверка пожарного шкафа непрозрачная, на её внешней стороне должен быть список/реестр тех изделий, которые комплектуют пожарный шкаф.
• Все пожарные шкафы должны иметь несложные конструктивные решения закрытия, чтобы во время экстренных случаях, не возникло проблем со вскрытием шкафа.
• Как правило, пожарный шкаф изготовлен из листового металла (стальной или алюминиевый сплав) толщиной от 1 до полутора 1,5 мм.
• Глубина пожарного шкафа не превышает 300 мм, это прописано нормативам. Высота и ширина пожарного шкафа зависят от вашего желания и количеством комплектующего его.  Как правило производители выпускают пожарные шкафы размерами:  650 х 540 х 235 (230), 650 х 840 х 235, 1280 (1330) х 540 (590) х 240.

Если у вас возник вопрос, а могут ли быть дверцы пожарного шкафа, не красного цвета? Ответ - да. Ваш шкаф может быть не красного цвета, а например белого. Единственное, что использование красного цвета обязательно на внешней стороне дверцы. Поэтому, вполне достаточно сделать аббревиатуры HP и ПК красным цветом, чтобы соблюсти технические нормы для пожарных шкафов.

Правила эксплуатации

Собрав и проанализировав информацию и практику  в различных случаях чрезвычайного положения на предприятиях, общественных местах, торговых центрах и других объектов,  найти и использовать пожарный кран, огнетушители удобнее всего из пожарных шкафов.  В "правилах противопожарного режима в Российской Федерации" собраны требования пожарной безопасности к их повседневной эксплуатации:

• Размер пожарного шкафа не должен препятствовать безопасной эвакуации людей, загромождать проходы и выходы.
• К пожарному шкафу, огнетушителю или ПК должен быть беспрепятственный доступ.  загромождать и заваливать пожарные шкафы оборудованием, товарами, старой мебелью, коробками, и так далее- недопустимо.
• Перепланировка помещения, возможна только по согласованию  с пожарной инспекции. Отступая от проектных решений, вы можете ограничить доступ к пожарному шкафу или прокладка рукавных линий не позволит больше орошать струей каждое место в помещение, где может возникнуть возгорание.
• Не допускается использование комплектующих пожарного шкафа в качестве хозяйственных и бытовых нужд.
• Как минимум один раз в год, необходимо проверять содержимое пожарного шкафа на срок годности, целостность упаковки, и полную комплектацию.

Визуально осматривать пожарный шкаф на промышленных предприятиях лучше всего в начале и конце каждой смены, так вы убедитесь в его целостности. Осмотр пожарного шкафа в общественных местах или административных зданиях необходим, как минимум раз в месяц,  это позволит вам быть уверенным в укомплектованности пожарного шкафа,  его целостности  и сохранности.
