Усиление углеволокном

Особенности усиления углеволокном различных типов железобетонных конструкций

Усиление железобетона посредством углеродного волокна различных видов считается одним из самых эффективных методов восстановления конструкций.

Усиливаемые детали делятся на несколько разновидностей:

• Сгибаемые – перемычки, плиты и балки.
• Растянутые – раскосы, нижние пояса.
• Сжатые – простенки и колонны.
• Сжатые/растяжимые с изгибом – косой изгиб, внецентренное сжатие и растяжение.

Усиление изгибаемых элементов

Изгибаемыми деталями считаются ригели, плиты перекрытий, балки и проч. Главный принцип усиления здесь – компенсация поврежденного или растянутого армирования. Потребность в дополнительном усилении может появиться из-за низкого уровня несущей способности, а также из-за недостаточной жесткости и склонности конструкций к растрескиванию. Поэтому элементы для усиления устанавливаются строго в направлении изгибающих элементов.

Если деталь конструкции изгибается одновременно в двух направлениях, применяются армирующие элементы в обоих направлениях, соответственно. Для уменьшения трудоемкости применяются специальные мультиаксиальные холсты на базе углеволокна.

Дополнительное фиксирование деталей осуществляется посредством поперечных холстов или лент, называемых еще хомутами. Созданные из углепластика, они бывают как двусторонними, так и трехсторонними, а также замкнутыми. Они могут монтироваться и при недостатке поперечного армирования на приопорных зонах.

Усиление ферм, растянутых деталей

Чаще всего под растянутыми деталями подразумевают фермы на раскосах и нижних поясах, а еще различные затяжки на сводах и арках.

Монтаж углеродных материалов на такие конструкции производится строго равномерно при дополнительной анкеровке углеродными хомутами.

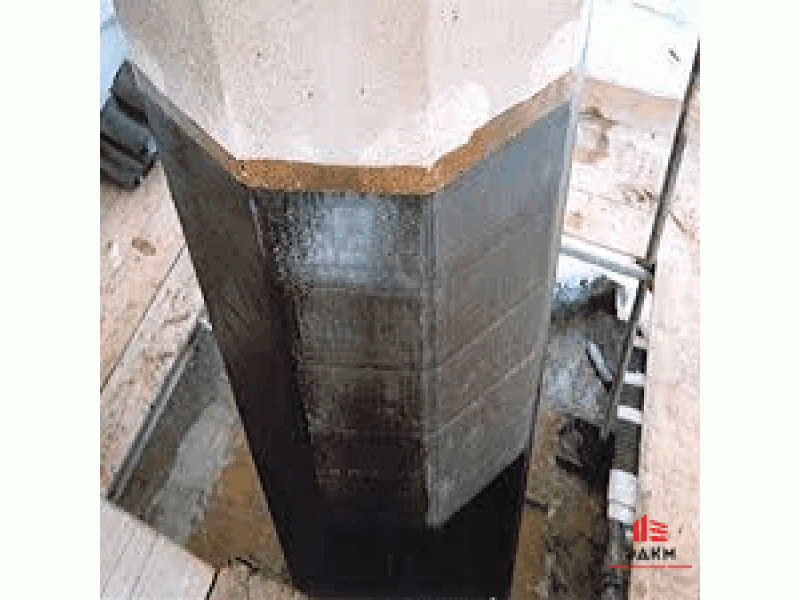

Усиление сжатых деталей – простенков и колонн

Усиление центральных деталей предполагает использование принципа устройства трехосного сжатия. Армирующие элементы устанавливаются в качестве поперечных бандажей, мешая развитию деформаций.

Данный вид усиления применим для круглых и прямоугольных колонн, а также для иных подобных деталей. Хомуты могут монтироваться по всей длине, или же с определенным шагом. Однако здесь следует учитывать тот факт, что, чем больше шаг – тем менее выраженным будет эффект от армирования.

Усиление деталей в сложном напряженном состоянии предполагает комбинирование различных способов, в зависимости от конкретных показателей. Армирование углеволокном применяется как в продольных, так и в поперечных направлениях и базируется на проектных расчетах.
